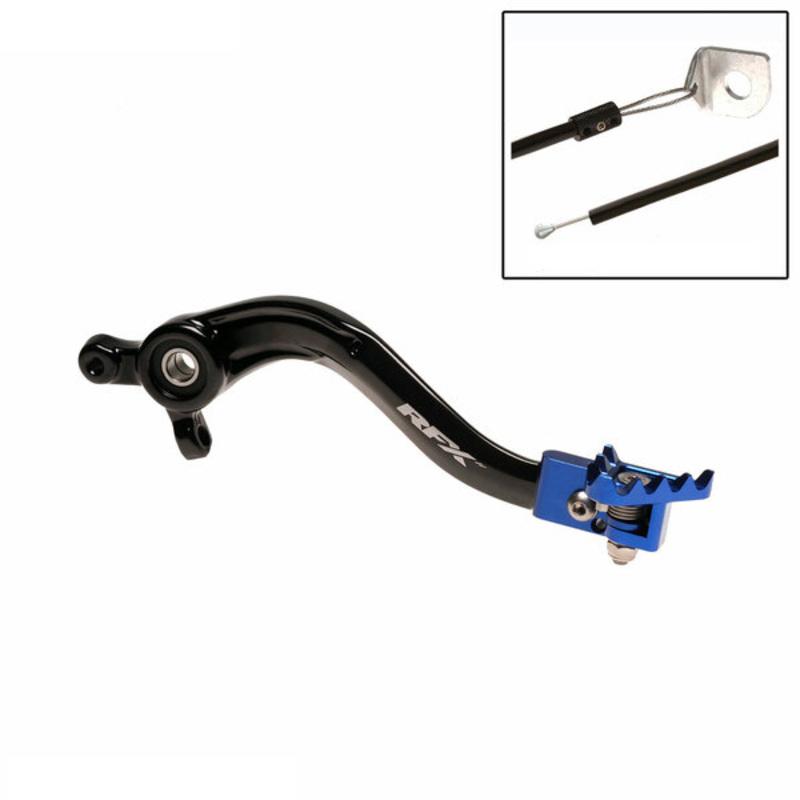

Bagbremsepedal Pro ST

Bremspedalerne RFX i Pro-serien er designet og testet til brug på det højeste niveau.

Bremspedalerne i Pro-serien er lavet af aluminium 7075-T6 og har en OEM-forged aksel. Den glatte overflade på akslen reducerer slid, der er forbundet med en stribet design.

De fleksible tip i Pro-serien er lavet af CNC-bearbejdet aluminium og har en roterende fjederbelastet spids, der i tilfælde af et stød, som i en fordybning, drejer for at reducere skader. Spidsen har også ståltænder for bedre greb i mudrede forhold.

De fleksible tip i Pro-serien har også en stopper på den drejelige spids, som stopper spidsen ved 90 graders rotation, hvilket forhindrer skader, der kan opstå, hvis spidsen drejer under koblingsdækslet.

Bremspedalerne i serien inkluderer også et bremseslange, hvilket forhindrer, at pedalen akslen bøjes i tilfælde af en kollision.

Egenskaber:

• Ny solid spids lavet af 7075-T6 billetter, med strømline design.
• Ny justering med 2 positioner på spidsen.
• Ny mulighed for hårdanodiseret spids tilgængelig for de nuværende modeller.
• Ny stil af bremseslange med justerbar klemme.
• Ny sort hårdanodiseret aksel for at forhindre korrosion og reducere slid.
• Udskiftelige stålstænger for bedre greb.
• Komplet med lejer og ringe til visse modeller.
• Lasergraveret logo.

Monteringsvejledning:

• Start med at tage noter om højden af pedalen i forhold til fodhvile.
• Fjern R-clip eller splitbolten fra bagenden af bremseskruen placeret bag rammen.
• Fjern pivotbolten, der holder pedalen til rammen.
• Tag fjederspolen fra pedalen og lad den hænge.
• Drej pedalen udad for at afsløre splitbolten bag pedalforbindelsen.
• Tag denne splitbolt og positioneringsstiften af, så bremsespedalen nu kan tages af.
• Fjern olieforseglingerne fra den gamle pedal, rengør dem, og sæt dem tilbage på den nye pedal.
• Rengør alle dele med en multi-purpose smøremiddel, såsom maxima MPPL, klar til geninstallation.
• Sæt bremsen tilbage, stopclip, og splitbolt på plads.
• Sæt fjederspolen tilbage.
• Påfør vandtæt fedt, Maxima, på pivotbolten, juster pivot-hullet og sæt bolten på plads.
• Stram pivotbolten til det krævede moment i henhold til brugermanualen.
• Sæt R-clip/splitbolt tilbage på bagenden af pivotbolten.
• Når pedalen er fastgjort, juster højden af pedalen for at opnå korrekt position og spil ved at løsne møtrikken over forbindelsen og dreje dykkerskruen indad eller udad efter behov.
• Monter nu bremseslangen.
• Japanske modeller - Fjern møtrikken og skiven fra bunden af motorholdet, og udskift den gamle skive med den nye skive, der er fastgjort til bremseslangen.
• KTM-modeller - Fjern den nye skive, der er fastgjort til bremseslangen, læg den til side da den ikke er nødvendig på KTM, lav en løkke af kablen omkring motorens nederste støtte og sæt den tilbage i tryktilslutningen.
• Justér den korrekte spænding på bremseslangen, og glem ikke at tage højde for en nedadgående forlængelse af pedalen.
• Krimp tryktilslutningen med en tang og klip overskydende kabel af.
