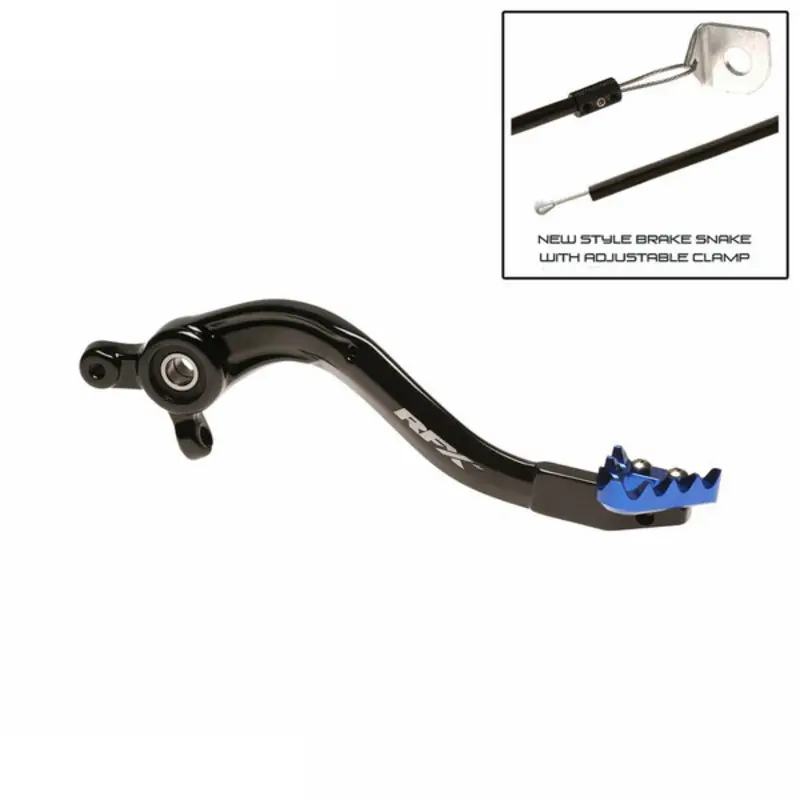

Bagbremspedal i hårdanodiseret aluminium Pro ST

Bremspedalerne RFX i Pro-serien er designet og testet til brug på højeste niveau.

Brems pedalerne i Pro-serien er lavet af 7075-T6 aluminium og har en plastisk OEM-stang. Den glatte finish af stangen reducerer sliddet, der er forbundet med en skrå konstruktion.

De fleksible ender i Pro-serien er lavet af CNC-bearbejdet aluminium og har en fjederbelastet roterende ende, som ved påvirkning, som i en pothole, drejer for at reducere skader. Enden har også spidse tænder for at lette grebet i mudrede forhold.

De fleksible ender i Pro-serien har også en stopper på den roterende ende, som stopper enden ved 90 graders rotation, hvilket forhindrer skader, der kan opstå, hvis enden drejer under koblingsdækslet.

Brems pedalene i Pro-serien har også et bremseslange-system, der forhindrer, at pedalen vrider akslen ved sammenstød.

Egenskaber :

• Ny solid ende i 7075-T6 aluminium, med strømningsdesign.
• Ny justering med 2 positioner på enden.
• Ny valgfri version af den hårdanodiserede ende til de nuværende modeller.
• Ny stil på bremseslangen med justerbar klemme.
• Ny sort hårdanodiseret aksel for at forhindre korrosion og reducere sliddet.
• Leveres komplet med lejer og skiver til visse modeller.
• Lasergraveret logo.

Monteringsvejledning :

• Begynd med at notere højden af pedalen i forhold til fodhviler.
• Fjern clip'en eller splitten fra bagsiden af bremseskrue, som ligger bag rammen.
• Fjern pivot bolten, der holder pedalen til rammen.
• Frigør fjedersystemet fra pedalen, og lad det hænge.
• Vrid pedalen udad for at eksponere splitten på bagsiden af pedalens leje.
• Fjern splitten og positionspinden, så bremspedalen kan fjernes.
• Tag olieforseglingen fra den gamle pedal, rengør den og sæt den på den nye pedal.
• Rengør alle dele med et multi-brug smøremiddel som maxima MPPL, klar til genmontering.
• Put bremsens leje, stopfiktionen og splittet på plads igen.
• Monter fjedersystemet igen.
• Påfør vandtæt Maxima-fedt på pivotbolten, juster pivothullet og sæt bolten tilbage.
• Drej pivotbolten til det krævede moment i henhold til brugermanualen.
• Monter clip'en/splitten tilbage på bagsiden af pivotbolten.
• Når pedalen er fastgjort, juster højden på pedalen for at få den rigtige position og frit spil ved at løsne møtrikken ovenfor lejet og dreje dysebolten ind eller ud efter behov.
• Monter nu bremseslangen.
• Japanske modeller- Fjern møtrikken og skiven fra motorens nederste støtte, erstat den gamle skive med den nye skive, der er fastgjort til bremseslangen.
• KTM-modeller- Fjern den nye skive, som er fastgjort til bremseslangen, læg den til side, da den ikke er nødvendig på KTM, lav en løkke af kablet omkring motorens nederste støtte, og sæt den ind i fittingsklemmen.
• Justér den korrekte spænding på bremseslangen, og husk at tillade en forlængelse af pedalen nedad.
• Klem fittingsklemmen med en tang og klip det overskydende kabel.
